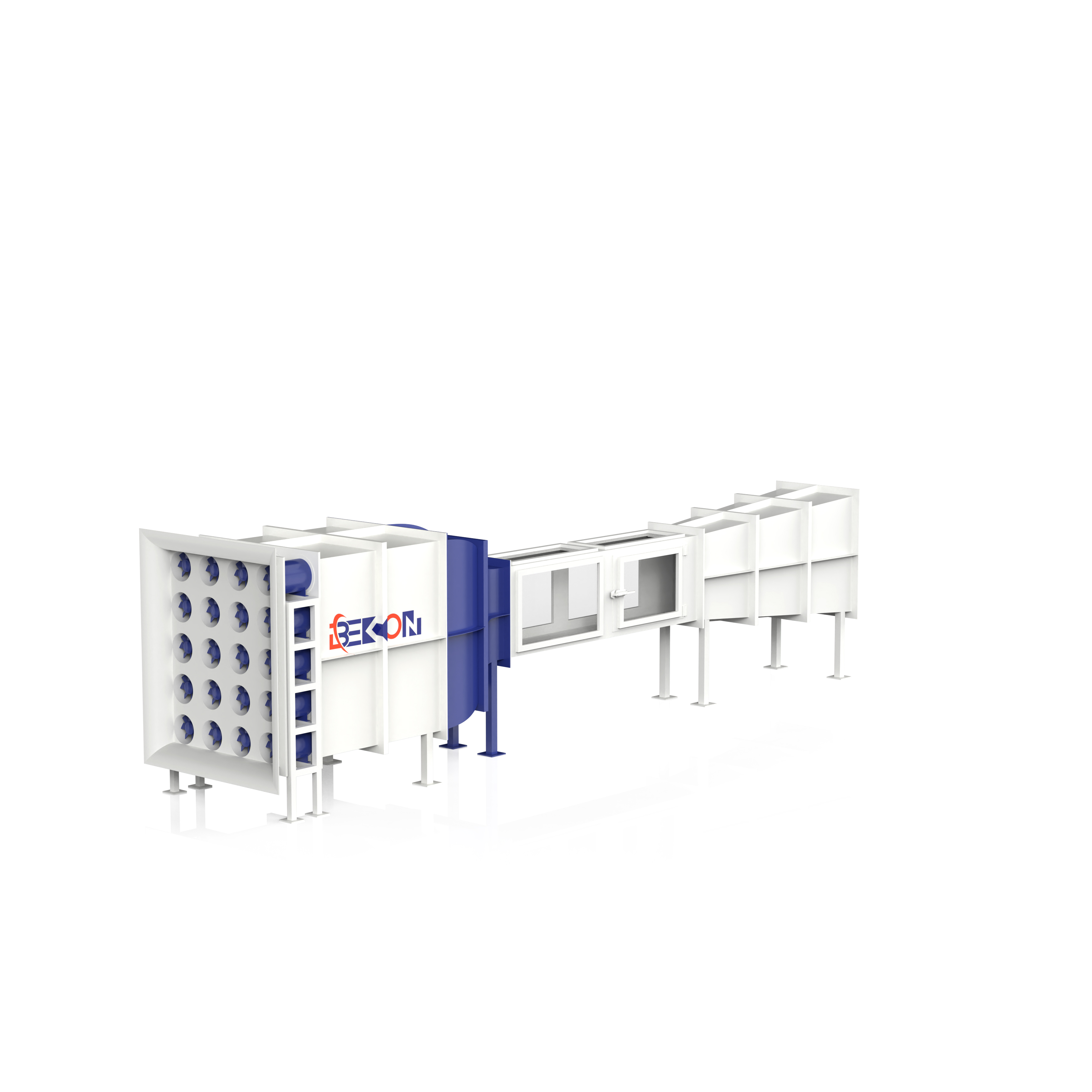

BLAWT-600/900多风扇主动式直流风洞为全钢结构流道，由进气段、风扇阵列动力段、稳定段、收缩段、试验段、排气扩散段等部段组成及运动控制器、控制系统、测试及可视化系统等部件。多风扇风洞作为先进的实验平台，对促进小型风力发电机及科研活动中的成长发挥着核心作用。它不仅模拟了真实世界的复杂风况，为使用者提供设计及优化高效能风力发电机提供了实践舞台，增强了低空经济项目的可行性，提高了市场竞争力。
能够模拟多种复杂气流的风场环境，为无人机和风力发电机的研发提供了强有力的技术支持。风洞产生测试用的定常风（持续风）、非定常风、阵风、切向风、常规风谱等。主要用于航天航空、军事、民用、农业等领域结构的测力、测压、测振实验和风环境实验以及其他工业空气动力学实验。
参照标准：
GJB1179A-2012《高速风洞和低速风洞流场品质规范》
QXT 84-2007《气象低速风洞性能测试规范》
JGJ/T338-2014《建筑工程风洞试验方法标准》
GB/T 24529 《风力机测试与评估标准》
GB/T 38930-2020《民用轻小型无人机系统抗风性要求及试验方法》
咨询热线：
| 项目 | 技术指标 |
| 结构形式 | 多风扇主动式直流 |
| 试验段尺寸 | 0.6m×0.9m（试验段的风速均匀区0.48m×0.72m） |
| 试验段流速范围 | (1～16)m/s（均匀区的速度精确度为±0.5m/s） |
| 气流均匀性 | ≤2.0% |
| 动压稳定性系数 | ≤1.5% |
| 湍流度 | ≤2.0% |
| 气流偏角 | △a≤1.0°、△β≤1.0° |
| 轴向静压梯度 | ≤0.01/m |
| 非定常流模拟 | 阵风，正弦风，常规风谱等模拟；能实现平均风速不低于13m/s的单一频率正弦风速模式，当频率设定为3Hz，风速的波动幅度应至少在±2.5m/s之间变化；若频率调整为2Hz，风速的波动幅度则应至少在±3m/s之间变化； |
| 风洞结构尺寸 | 9.5m (L) ×1.85m (W) ×2.4m (H) （全钢结构） |
| 名称 | 仪器参数 |
| 大气压力计 | (0～1100)hPa，精度0.1%； |
| 温湿度传感器 | 温度测量范围(-20～6)℃，最大允许误差±0.3℃{在（10～30）℃时}； 湿度测量范围0%RH～100%RH，在23℃在10%RH～90%RH时，准确度3%RH |
| 风扇阵列 | 风扇阵列，每套风扇系统包括壳体、叶片、轮毂、伺服电机、整流罩、支撑片、止旋片等 |
| 动力驱动系统 | 控制柜1600(H)× 600(W)×500(D)mm，伺服驱动器组，控制柜组，控制器，通讯模块，低压元件，滤波器，仪表，附件等； ①伺服电机型式：低惯量交流伺服驱动电机；数量21台(含1台备品备件)；②伺服驱动器与上述电机匹配，总线控制模式；具有多种参数设置与组合控制以及转速、转矩的实时动态显示功能；完善的诊断保护功能。③运动控制器：同步控制轴数21轴，含1轴备品备件；速度控制指令根据正弦曲线输出；速度开环/闭环控制。 |
| 风场模拟系统 | 控制台1200(L)× 900(D)×750(H)mm，工控机，控制软件，采集模块、控制模块、通讯模块，温湿压传感器，风速仪，显示仪表，低压元件及附件 |
| 测试及可视化系统 | ①流场可视化系统中高速相机：分辨率1920×1080；采集速率：3164帧/秒；②相机一体式，断电数据不丢失，内存256GB，配套专用的三维位移应变测量软件和三维流场测量分析软件；③气动力天平为六分量天平，量程不低于50N，准确度0.5%，数字通讯采集；④压力仪器（微压计）测量范围不低于±160kPa（绝对压力），精度±3%kPa；⑤速度仪器（热线风速仪）测量范围不低于0～20m/s，最大允许误差为±0.02m/s。 |
● 风洞控制软件具有数据采集、数据处理、风速控制、模型姿态角度控制等功能。设置两种工作模式：风速控制模式和转速控制模式。
● 风洞主机控制软件的界面设计开放，便于人机对话，便于修改和设定仪器参数、目标风速、角度、采样时间间隔、存储记录等相关参数和信息。
● 工作过程：系统自动采集记录风洞温湿度、气压、微压计等参数，控制风场到目标风速、角度，测试记录无人机空间姿态和定位、被测件气动性能参数或工作状态等，完成试验数据分析处理。
● 环境模拟：根据风洞配置的环境模块，气压模拟、模拟降雨、降雪、结冰、风沙、高低温环境等，以满足测试环境需求。
